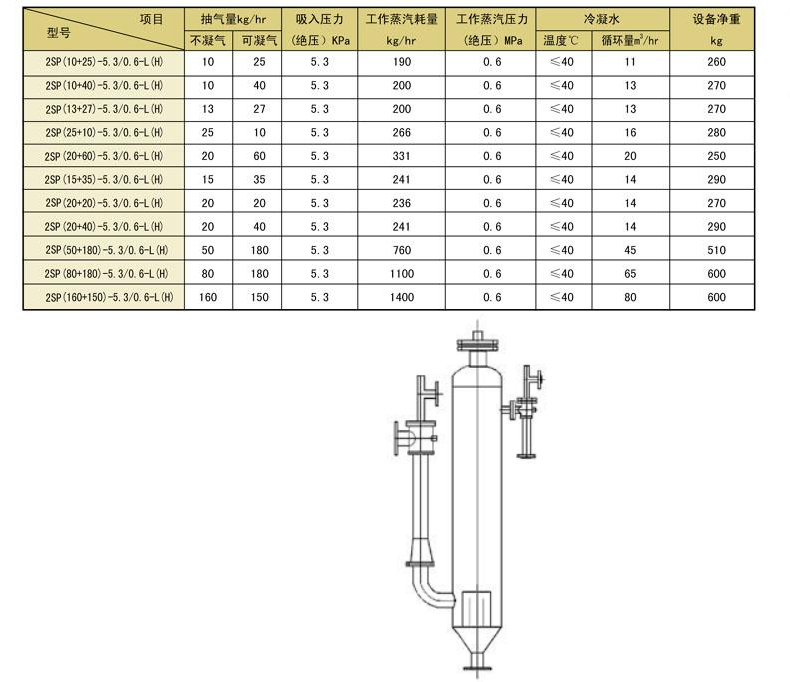

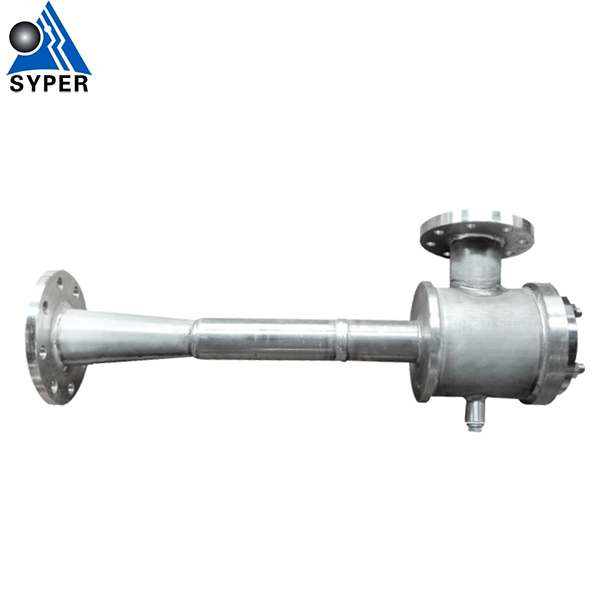

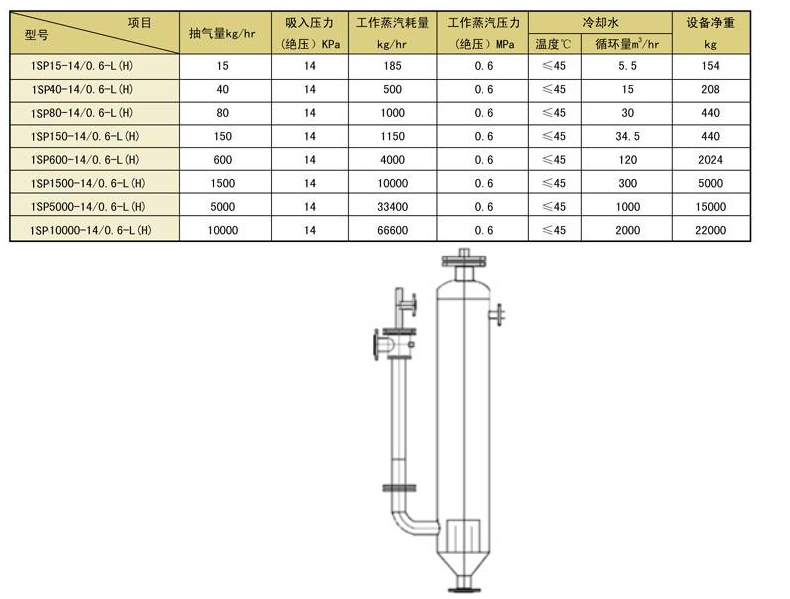

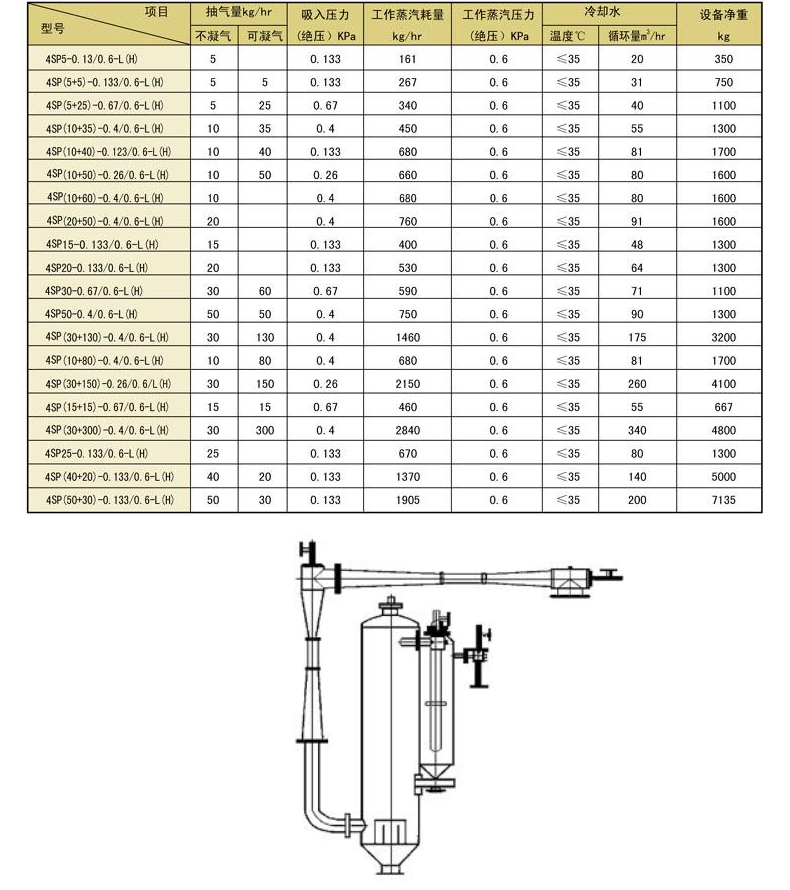

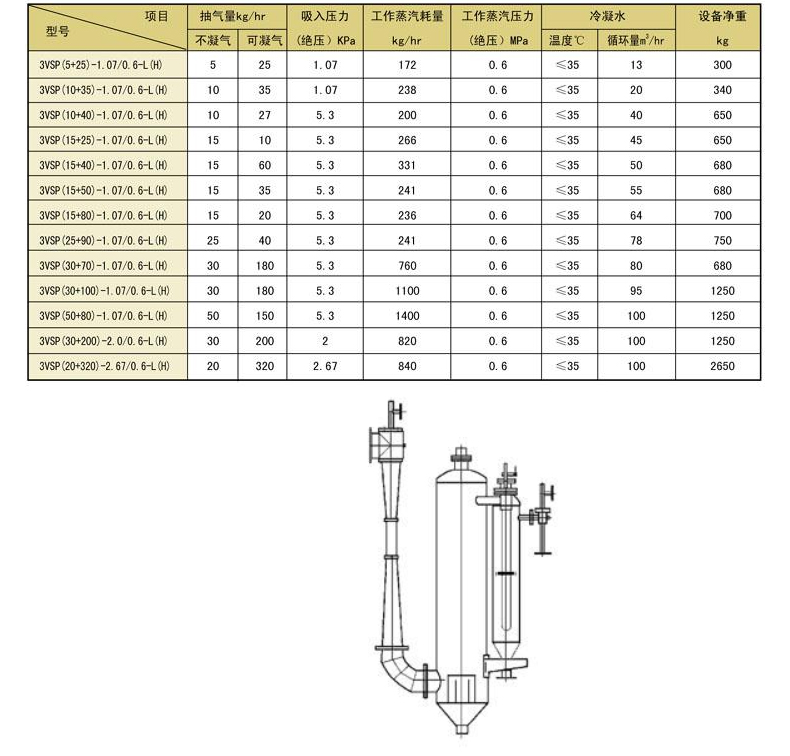

蒸汽喷射器是有一定压力的工作水蒸气通过拉瓦尔喷嘴，减压增速以超音速在吸入室与被抽介质混合，携带被抽介质一起向前运动，进入扩压管减速增压，排至下一级喷射器或大气，从而在吸入室形成真空。由于用户对真空度要求不同，每台蒸汽喷射真空泵可由单级或数级喷射器串接。级数越多，真空度越高（残压越低）。 一般吸入压力与级数的关系如下： 为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量，在第一级和第二级喷射器之间设置了中间冷凝器。 为了降低第一级喷射器的排空噪音，在第一级喷射器后设置消音器。 中间冷凝器有喷淋直冷式、混合直冷式和列管间冷式 3 种。 产品用途 1SP系列：适用于气力输送，废气（尾气）回收（捕集），减压蒸发，加氢裂解，催化重整。 2SP系列：适用于化纤脱水，油脂脱水，无机盐、碱液及其它化合物的真空浓缩蒸发。 3SP系列：适用于甘油蒸馏，油脂蒸馏、油脂脱色、切片干燥，真空脱泡，单体回收，浓缩结晶，真空浸渍，真空回潮等。 4SP系列：适用于脂肪酸蒸馏，油脂脱臭，浓缩结晶，升华干燥，蔬菜真空脱水等。 5SP系列：适用于聚脂脱泡，药品升华干燥，钢液真空处理等。 SP 系列蒸汽喷射器技术参数 1 、许可工作蒸汽最低压力为 0.3MPa （绝压），请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。 2 、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。 3 、本喷射器没有消音器也能正常工作。但有了消音器可降低工作噪音。
应用场合 1 、化合物的浓缩蒸发 2 、无机盐、硷液的真空浓缩 3 、油脂脱溶、脱水 4 、苯酐、顺酐、偏酐
订货说明
1、许可工作蒸汽最低压力为 0.3MPa( 绝压），请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合式，我们可以根据用户要求配制列管式冷凝器。
典型实例

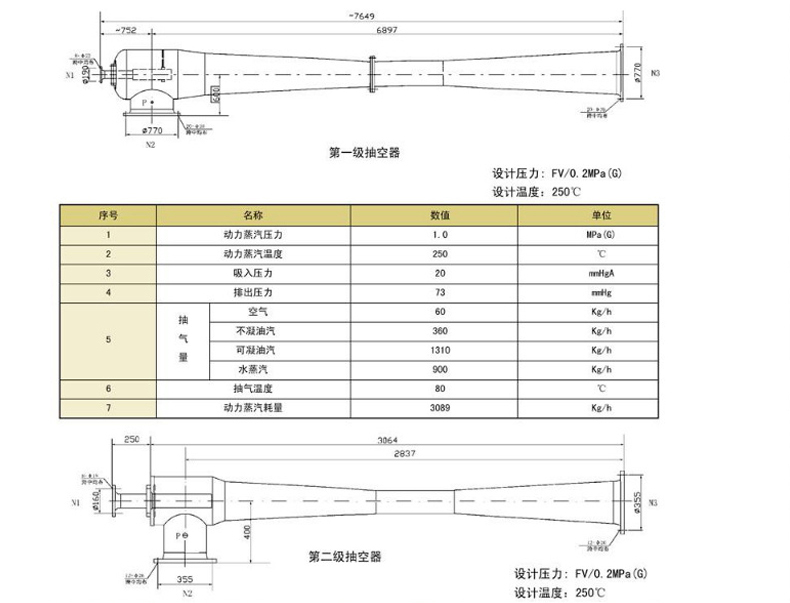

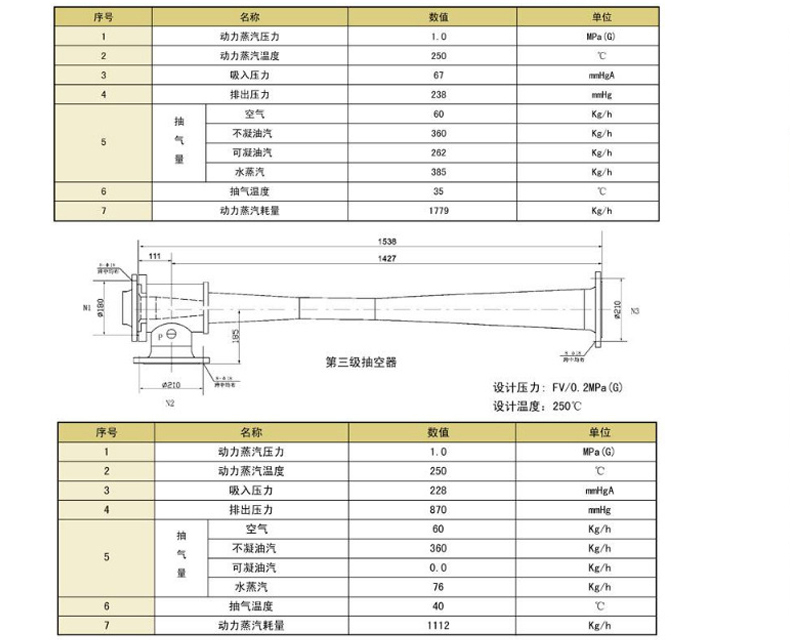

某炼油厂450万吨／年常减压装置、减压塔顶三级抽空器由我公司设计制造。设备运行良好，各部件性能稳定，具体尺寸如下：
